EDM مشین کاٹنا
Chien Feng Yuan تائیوان میں واقع EDM (الیکٹریکل ڈسچارج مشیننگ)، وائر edm مینوفیکچرنگ اور CNC ملنگ جامع سروس مشین ورکشاپ ہے۔
- مصنوعات کا تعارف
Chien Feng Yuan تائیوان میں واقع EDM (الیکٹریکل ڈسچارج مشیننگ)، وائر edm مینوفیکچرنگ اور CNC ملنگ جامع سروس مشین ورکشاپ ہے۔ ہم آپ کی تمام صحت سے متعلق مشینی ضروریات کے حل پیش کرتے ہیں۔ 14 سال سے دنیا بھر میں گاہکوں کی خدمت کرتے ہوئے، ہماری مہارت ایرو اسپیس، طبی آلات، صنعتی، فوجی اور دفاعی صنعتوں تک پھیلی ہوئی ہے۔ ہمارے وقت میں کلائنٹس کی مصنوعات اور پرزے بنانے میں مدد کرتے ہیں جو ہم نے دیکھا اور کیا ہے۔ جب مصنوعات کی تیاری کی بات آتی ہے تو تجربہ اور مہارت اہم ہے۔
EDM کی 3 مختلف اقسام ہیں:

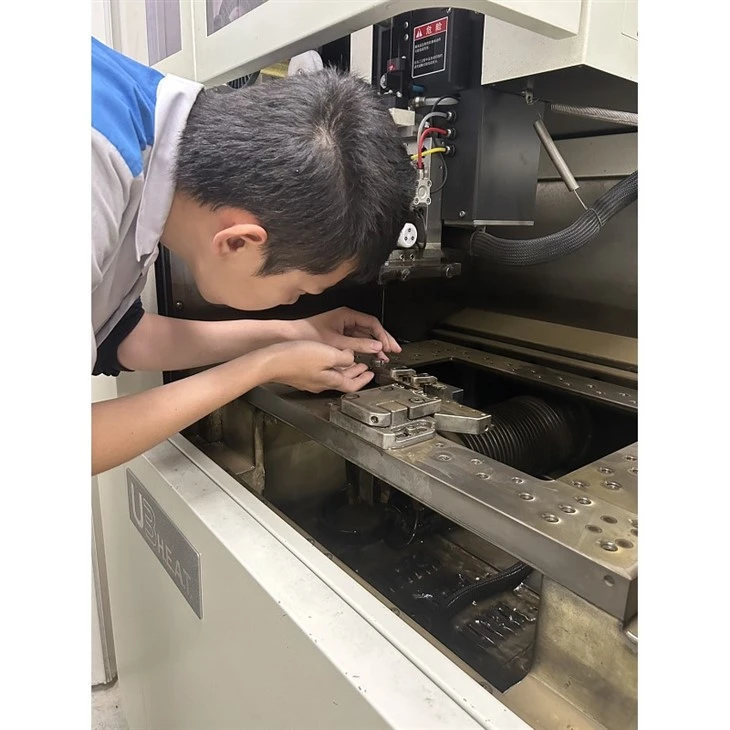

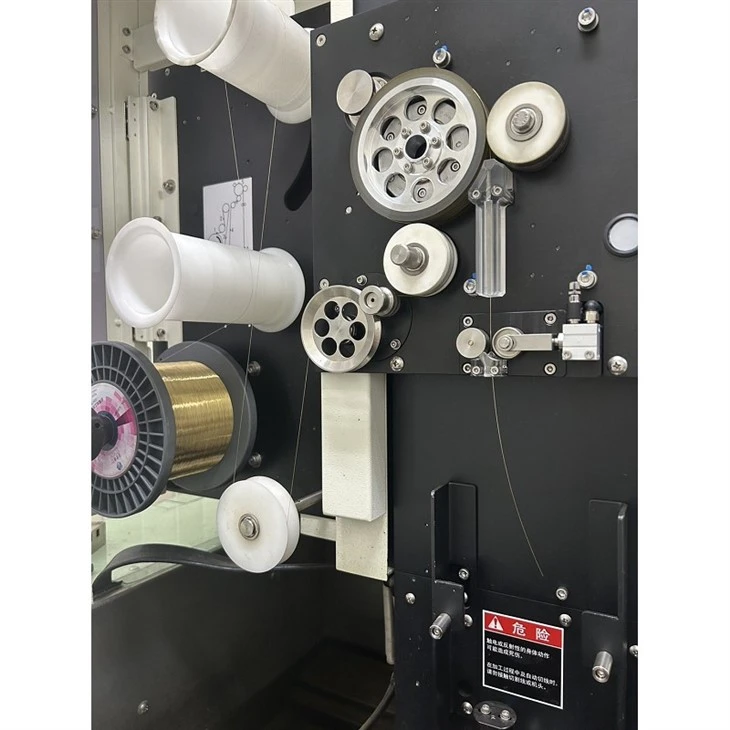

وائر EDM (الیکٹریکل ڈسچارج مشیننگ):
وائر EDM ایک الیکٹرو تھرمل عمل ہے جو ایک باریک دھاتی تار (عام طور پر تانبے، 0.006-0.012") کا استعمال کرتا ہے جسے ڈیونائزڈ پانی میں ڈبو کر کنڈکٹیو دھاتوں کو کاٹنے کے لیے استعمال کیا جاتا ہے۔ دھاتی تار اور ورک پیس، برقی چنگاریوں سے پیدا ہونے والی حرارت کا استعمال کرتے ہوئے مواد کو کاٹنے یا "جلانے" کے لیے۔
سنکر EDM (جسے روایتی یا رام EDM بھی کہا جاتا ہے):
سنکر EDM میں پہلے سے شکل والے الیکٹروڈز، ڈائی الیکٹرک سیال، اور برقی چنگاریوں کے ذریعے ورک پیس سے دھاتی مواد کا کٹاؤ شامل ہوتا ہے۔ اس عمل میں، ایک حسب ضرورت سائز کا تانبے یا گریفائٹ الیکٹروڈ کا استعمال مشین کے پیٹرن یا کنفیگریشن کے لیے کسی بھی قسم کے موصل مواد میں کیا جاتا ہے۔
ہول ڈرلنگ (یا چھدرن) EDM:
سوراخ کرنے والی EDM چھوٹے قطر کے الیکٹروڈ (Ø .006 - .050") کو سخت مواد میں سوراخ کرنے کے لیے استعمال کرتی ہے۔ سوراخ کرنے والی EDM مشین کٹنگ آپریشن کے لیے ٹیوب سے گزرنے کے لیے ہائی پریشر ڈائی الیکٹرک سیال (اکثر ڈیونائزڈ پانی) کا استعمال کرتی ہے۔ اور کسی بھی کٹے ہوئے ملبے کو دور کرنا۔
صحیح EDM وائر کا انتخاب کیسے کریں۔
اپنے پروجیکٹ کے لیے EDM (الیکٹریکل ڈسچارج مشیننگ) تار کا انتخاب کرتے وقت، درج ذیل عوامل پر غور کریں:
تناؤ کی طاقت:
تار کی ٹوٹنے یا حاصل کرنے سے پہلے کھینچنے والی قوتوں کو برداشت کرنے کی صلاحیت۔
فریکچر جفاکشی:
کشیدگی کے تحت ٹوٹنے یا ٹوٹنے کے لیے تار کی مزاحمت۔
برقی موصلیت:
EDM کے عمل کے دوران بجلی کو موثر طریقے سے چلانے کی تار کی صلاحیت۔
بخارات کا درجہ حرارت:
وہ درجہ حرارت جس پر تار کا مواد بخارات میں بدل جاتا ہے۔ EDM آپریشنز کے دوران وقت سے پہلے تار ٹوٹنے سے روکنے میں یہ بہت اہم ہے۔
سختی:
تار کی اخترتی یا انڈینٹیشن کے خلاف مزاحمت۔ یہ تار کی پائیداری کو متاثر کرتا ہے اور مشینی عمل میں یہ کتنی اچھی طرح سے ٹوٹ پھوٹ کا مقابلہ کر سکتا ہے۔
مصنوعات کی تفصیلات:
پیکنگ کی تفصیلات: کارٹن، لکڑی کا کیس، پیلیٹ، یا صارفین کی ضروریات کے مطابق۔
ترسیل کی تفصیل: سمندر کے ذریعے 25-35 دن، ہوائی جہاز سے 3-7 دن
عمومی سوالات
سوال: EDM اور وائر کٹ EDM کے درمیان کیا فرق ہے؟
EDM پیچیدہ مقامی 3D گہاوں کو کاٹنے کے لیے تانبے یا گریفائٹ سے بنے شکل والے الیکٹروڈ کا استعمال کرتا ہے۔ الیکٹروڈ خود روایتی عمل کے ذریعے مشینی ہوتے ہیں۔ اس کے بعد، چنگاری الیکٹروڈ کو نبض شدہ اونچائی کے موڈ میں استعمال کیا جاتا ہے، جس سے کام کی سطح کو ٹھنڈا اور مکمل طور پر فلش کیا جا سکتا ہے۔ جبکہ EDM الیکٹروڈ مشینی کی طرح عین مطابق ہے، یہ سطحوں کی شکلوں کو کٹاؤ کے ذریعے انتہائی پیچیدہ ہونے کی اجازت دیتا ہے۔ یہ طریقہ مولڈز اور ڈائی کاسٹنگ ٹولز کے اندر پیچیدہ اور درست شکلوں کے لیے استعمال کیا جاتا ہے۔ یہ پہلے سے سخت مواد پر کام کر سکتا ہے، مجموعی اخراجات کو کم کر سکتا ہے اور آلے کی خرابی کے بغیر زیادہ سختی کی اجازت دیتا ہے۔
دوسری طرف، تار EDM مشینیں بنیادی طور پر 2D کاٹنے کے لیے مسلسل فیڈ الیکٹروڈ تاروں کا استعمال کرتی ہیں۔ یہ عمل ایکسٹروشن ٹولز، پنچ/ڈیز، اور ایرو اسپیس اور ملٹری ایپلی کیشنز میں سخت مواد کی انتہائی درست پروسیسنگ میں پیچیدہ 2D شکلوں کی درستگی کے لیے موزوں ہے۔
سوال: کیا EDM سٹینلیس سٹیل کو وائر کرنا ممکن ہے؟
جی ہاں، تار EDM کا استعمال کرتے ہوئے سٹینلیس سٹیل کاٹنا ممکن ہے۔ سٹینلیس سٹیل کے Austenitic درجات خاص طور پر موزوں ہیں کیونکہ ان کے ساتھ شروع کرنے کے لیے بہت زیادہ محنت کی جاتی ہے۔
اگر آپ کے مخصوص پروجیکٹ کو سخت رواداری یا پوزیشنی رواداری کی ضرورت ہے (نیچے 0.001 انچ)، اس طرح کی درستگی کو حاصل کرنے میں متعدد EDM کٹوتی یا جلنا شامل ہوسکتا ہے، جس کے نتیجے میں، مزید وقت درکار ہوتا ہے۔
حصے کی موٹائی بھی وقت کا تعین کرنے والا عنصر ہے۔ حصہ جتنا موٹا ہوگا، رفتار اتنی ہی کم ہوگی۔ جب موٹائی 4-5 انچ سے زیادہ ہو جاتی ہے تو تار EDM کی کاٹنے کی رفتار کم ہو جاتی ہے۔
